Модульний тепловий насос,
серія STANDARD MCU-YH

Експлуатаційні межі

Тепловий насос здатний працювати за температур до -15 градусів у режимі обігрівання та до +48 градусів у режимі охолодження.

Високий ККД, заощадження енергії та захист довкілля

Тепловий насос працює на безпечному для довкілля холодоагенті R410A. Це стійкий і нетоксичний холодоагент, який не містить хлору і не руйнує озоновий шар, а отже, не завдає шкоди довкіллю. Холодоагент забезпечує ефективну теплопередачу, тож модульний тепловий насос працює з більшою продуктивністю і споживає менше електроенергії.


Модульна конструкція

Унікальною рисою пристроїв цієї серії є їх модульна конструкція, яка дає змогу об'єднати до 16 модулів (165YH плюс максимум 8 модулів) у єдину систему.

Ця особливість дає змогу збільшити продуктивність понад 1 МВт, а кількість ступенів продуктивності при цьому дорівнюватиме кількості компресорів. Це означає, що у системі з 16 модулями чилерів (у моделях з двома компресорами) може бути до 32 ступенів продуктивності. Керування всією системою здійснюється через один дистанційний контролер, під’єднаний до ведучого модуля, у той час як усі інші модулі працюють як ведені модулі. У результаті отримуємо N-модульний моноблоковий тепловий насос.

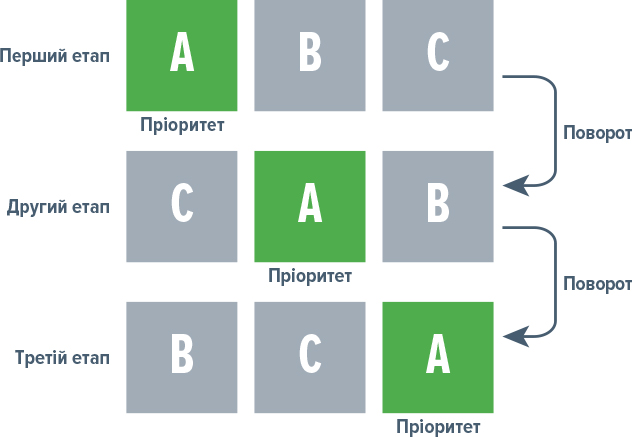

Плаваючий ведучий головний насос

Роль ведучого насоса може відігравати будь-який окремий тепловий насос: для цього вам потрібно просто один раз під’єднати його до дротового контролера. Завдяки цьому вся система не вийде з ладу у разі відмови ведучого теплового насоса.

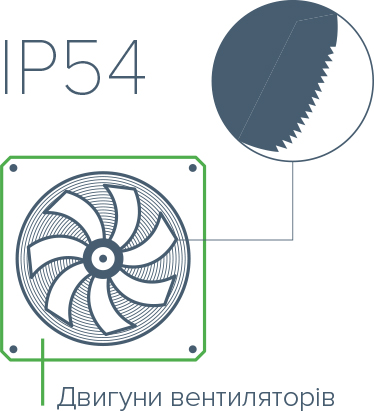

Високоефективні вентилятори

Металеві лопаті вентилятора з пилкоподібними крайами мають високу міцність і забезпечують більшу витрату повітря з низьким рівнем шуму. Завдяки двигунам зі ступенем захисту IP54 вентилятори працюють безпечно і надійно навіть у сувору погоду.

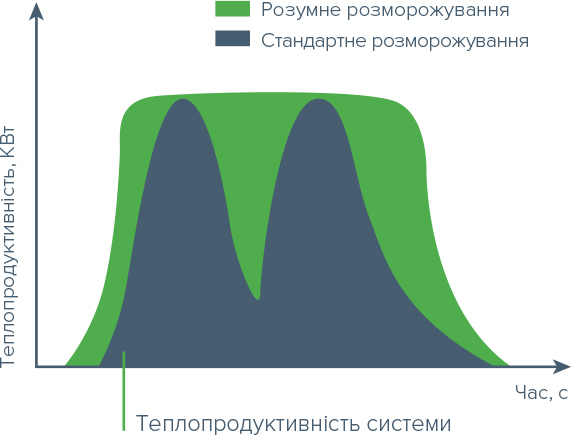

Інтелектуальне відтавання

Контролер визначає ступінь обмерзання, аналізуючи витрату повітря, перепад температур і тиск холодоагенту в зовнішньому теплообміннику.
Відтавання може виконуватися у два способи. У першому випадку відтавання періодично вмикається і вимикається за таймером. У другому способі початок розморожування узгоджується з датчиком температури зовнішнього теплообмінника.

 Просте технічне обслуговування

Будь-який окремий модуль можна вимкнути, не вимикаючи всю систему. Завдяки цьому ви можете в будь-який момент відремонтувати, виконати діагностику несправностей / обслуговування, замінити або додати будь-який модуль, а система в цей час буде безперебійно охолоджувати або обігрівати ваш об’єкт.


Потужний захист

Тепловий насос оснащений потужним захистом, у тому числі функцією самодіагностики, яка забезпечує тривалу, стабільну та надійну роботу. Тепловий насос можна налаштувати на швидке поновлення роботи у поточному режимі після того, як живлення знову з’явилося після зникнення.

• Захист компресора від перевантаження
• Захист від перевищення / пониження тиску
• Захист від перевищення / пониження напруги
• Захист від нестачі води
• Захист від частого увімкнення та вимкнення компресора
• Захист двигуна вентилятора від перегрівання
• Захист від зникнення живлення
• Захист за температурою нагнітання
• Захист за температурою води на виході


Система керування

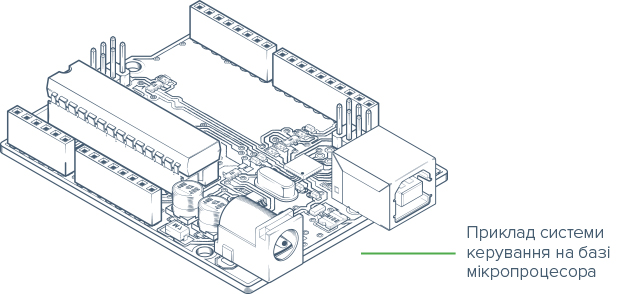

Тепловий насос оснащений мікропроцесорною системою керування 3-ого покоління та сучасним пультом дистанційного керування. У модульній системі керування, вбудованій у тепловий насос, передбачені USB-порти, які полегшують технічне обслуговування та оновлення програмного забезпечення системи керування.


Modbus

Завдяки платі Modbus, яка входить у стандартну комплектацію пристрою, тепловий насос можна під’єднати до нової або існуючої системи диспетчеризації, щоб користуватися можливостями зручного дистанційного керування та аналізу через ПК.

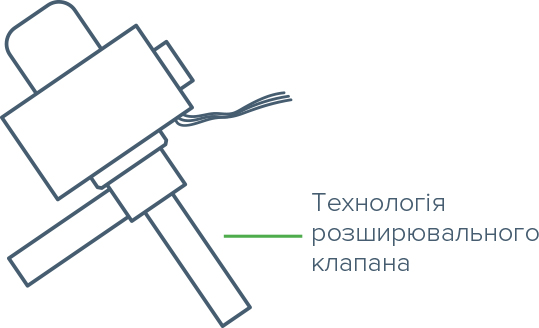

Високоточний електронний розширювальний клапан (EXV)

Тепловий насос оснащений 480-ступеневим електронним розширювальним клапаном (EXV) для високоточного регулювання витрати холодоагенту. Запатентована система керування дає змогу швидко і точно виконувати динамічне регулювання рівня холодоагенту в системі залежно від змін навантаження, а отже, суттєво поліпшити енергетичну ефективність.

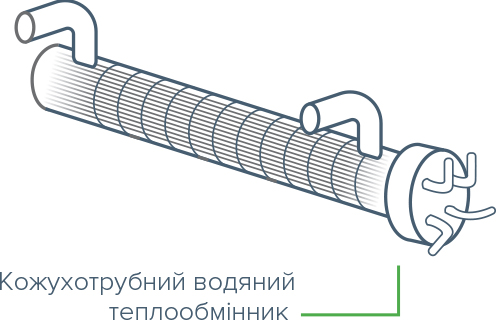

Кожухотрубний теплообмінник

Тепловий насос обладнаний високоефективним кожухотрубним водяним теплообмінником. Рифлена внутрішня поверхня у поєднанні з гвинтовою перегородкою поліпшує теплообмін, а рідинні канали, ширина яких збільшена у порівнянні з пластинчастим теплообмінником, зменшують гідравлічний опір потоку і запобігають засміченню трубок. Завдяки цьому кожухотрубний теплообмінник менш чутливий до якості води і стійкіший до замерзання.

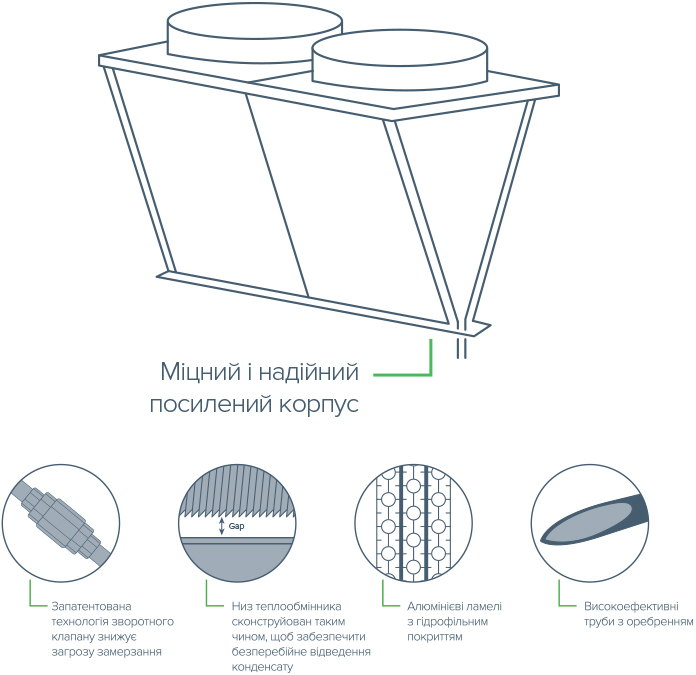

V-подібний конденсатор

Особлива «V-подібна» конструкція повітряного теплообмінника забезпечує більшу пропускну здатність повітряного потоку. Ламелі з гідрофільного алюмінію та рифлені всередині трубки забезпечують більшу ефективність теплообміну. Металеві лопаті вентилятора та сітчасті решітки забезпечують більшу надійність і захист від зовнішніх впливів. Використання зворотного клапана у контурі холодоагенту в нижній частині теплообмінника запобігає циркуляції холодоагенту з низькою температурою в режимі нагрівання, однак при цьому забезпечується циркуляція холодоагенту з високою температурою в режимі розморожування. Ця технологія запобігає утворенню льоду і обмерзанню теплообмінника.

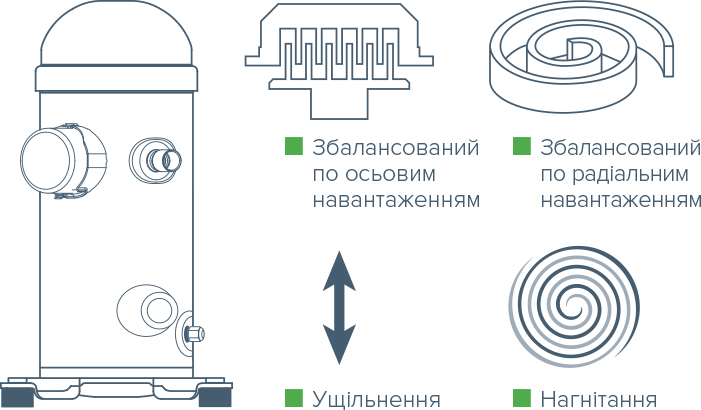

Ефективний спіральний компресор


Тепловий насос обладнаний ефективними герметичними спіральними компресорами від всесвітньо відомих виробників. Завдяки осьовому балансуванню та безконтактному ущільненню спіралей компресор працює без тертя з мінімумом витоків. Радіальне балансування спіралей захищає пристрій як від забруднення, так і від потрапляння рідини всередину, дозволяючи стороннім предметам вільно проходити крізь компресор. Це підвищує ККД компресора і забезпечує його надійну роботу, а також низькі рівні вібрації та шуму.
