Modułowa pompa ciepła,
seria MCU-YH

Generacja modułowych pomp ciepła powietrze/woda MCU-YH charakteryzuje się ulepszonym sterowaniem i architekturą opartą na mikroprocesorach, co skutkuje rozszerzonym zakresem pracy w trybie chłodzenia i ogrzewania oraz lepszą adaptacją do współczesnych wymagań w zakresie komfortu. Można połączyć maksymalnie 16 jednostek pomp ciepła, aby uzyskać łączną moc do 2080 kW

Zobacz więcej
Nominalna wydajność grzewcza
70-485 kW
Nominalna wydajność chłodnicza
66-460 kW

Zakres temperatury działania

Pompa ciepła pracuje do -15°C w trybie ogrzewania i do + 48°C w trybie chłodzenia.

Modułowa konstrukcja

Wyjątkowość serii polega na możliwości połączenia 16 modułów (165YH plus do 8 modułów) w jednym systemie.

Ta funkcja pozwala na uzyskanie mocy powyżej 1 MW przy liczbie stopni mocy równej liczbie sprężarek. Na 16-modułowych agregatach chłodniczych (w modelach z 2 sprężarkami) są 32 stopnie mocy. Cały system jest sterowany z jednego sterownika, który jest podłączony do modułu nadrzędnego, wszystkie pozostałe są podrzędne. Wychodzi tak zwana monoblokowa pompa ciepła z liczbą modułów "n".

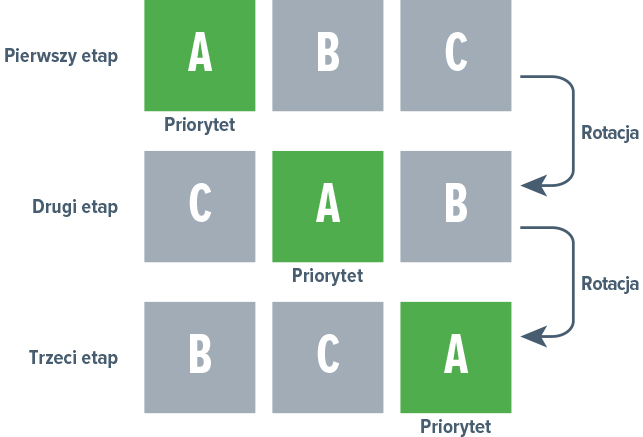

Pływająca główna pompa ciepła

Każda pojedyncza pompa ciepła może działać jako pompa nadrzędna: wystarczy podłączyć ją bezpośrednio do sterownika przewodowego. Eliminuje to problem przestoju całego systemu w przypadku awarii nadrzędnej pompy ciepła.

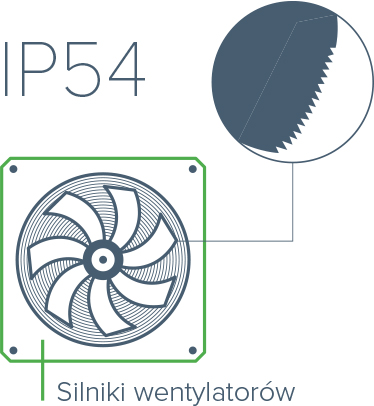

Wentylatory o wysokiej wydajności

Metalowe łopatki wentylatora z krawędziami w kształcie piły zapewniają zwiększony przepływ powietrza i wysoką wytrzymałość przy niskim poziomie hałasu. Silniki wentylatorów o stopniu ochrony IP54 zapewniają bezpieczną i niezawodną pracę nawet w trudnych warunkach pogodowych.

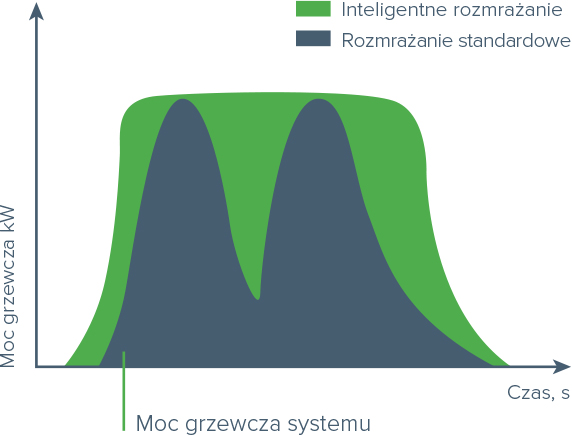

Inteligentna technologia odmrażania

Jednostka sterująca wykrywa aktualny stopień zamarzania, analizując natężenie przepływu powietrza, spadek temperatury i ciśnienia czynnika chłodniczego w zewnętrznym wymienniku ciepła. W pierwszej metodzie odszranianie jest okresowo wyliczane na zegarze. W drugiej metodzie rozpoczęcie odszraniania jest koordynowane z czujnikiem umieszczonym na zewnątrz wymiennika ciepła.

Łatwość konserwacji

Wyłączenie jednego z modułów nie zatrzymuje całego systemu. Pozwala to w dowolnym momencie wysłać jeden z modułów do naprawy, przeprowadzić diagnostykę/serwis i wymienić go bez pozostawiania obiektu bez zimna lub ciepła.

Potężna ochrona

Pompa ciepła posiada potężny system ochrony. Funkcja autodiagnostyki zapewnia długotrwałą, stabilną i niezawodną pracę urządzenia. Pompę ciepła można ustawić na szybkie przywrócenie dotychczasowej pracy w trakcie odzysku zasilania po jego zaniku.

  • Zabezpieczenie przed przeciążeniem sprężarki
  • Ochrona przed wysokim/niskim ciśnieniem
  • Ochrona przed wysokim/niskim napięciem
  • Ochrona przed brakiem wody
  • Zabezpieczenie przed częstym uruchomieniem i zatrzymaniem sprężarki
  • Ochrona przed przegrzaniem silnika wentylatora
  • Ochrona zasilania
  • Ochrona temperatury wody

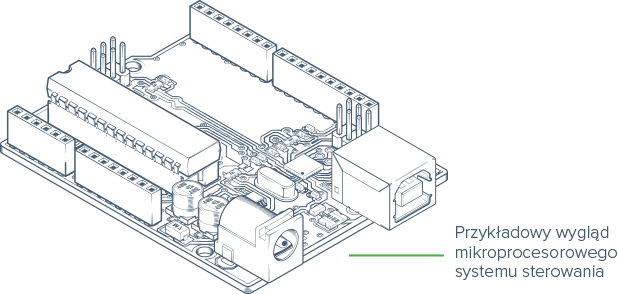

Układ sterowania

Pompa ciepła wyposażona jest w mikroprocesorowy system sterowania III generacji oraz nowoczesny sterownik. System sterowania jest wyposażony w porty USB dla łatwej konserwacji i uaktualnienia programu zarządzania. W pompę ciepła wbudowany jest modułowy system sterowania.

Modbus

Płyta Modbus jest standardowo dołączona do pompy ciepła. Dla wygody sterowania i analizy systemu pompę ciepła można podłączyć do systemu sterowania i sterować nią za pomocą komputera. Pompę ciepła można również podłączyć do istniejącego systemu BMS.

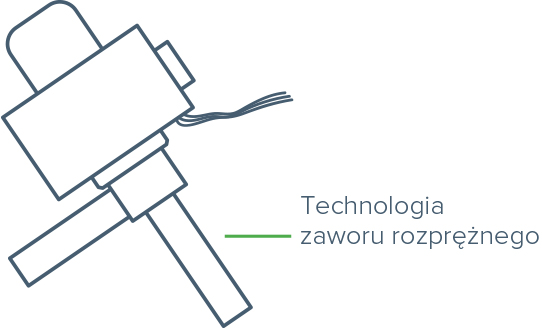

Wysokoprecyzyjny elektroniczny zawór rozprężny

Pompa ciepła wyposażona jest w elektroniczny zawór rozprężny o zakresie roboczym 480 kroków do precyzyjnej kontroli przepływu czynnika chłodniczego. Opatentowana technologia sterowania pozwala szybko i dokładnie regulować poziom czynnika chłodniczego w układzie w zależności od zmian obciążenia, a tym samym znacznie zwiększa efektywność energetyczną urządzenia.

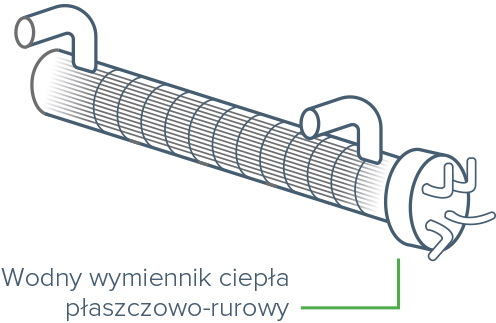

Płaszczowy wymiennik ciepła

Pompa ciepła jest wyposażona w wydajny płaszczowy wodny wymiennik ciepła z rurami. Na wewnętrznej powierzchni rur znajdują się rowki, a także przegroda śrubowa, która zapewnia lepszą wymianę ciepła. W porównaniu z płytowym wymiennikiem ciepła, ten wymiennik ciepła ma szersze kanały do przepływu płynu, co zmniejsza opór hydrauliczny i zapobiega zatykaniu się rur. Dzięki temu płaszczowo-rurowy wymiennik ciepła jest mniej wymagający pod względem jakości wody i bardziej odporny na zamarzanie.

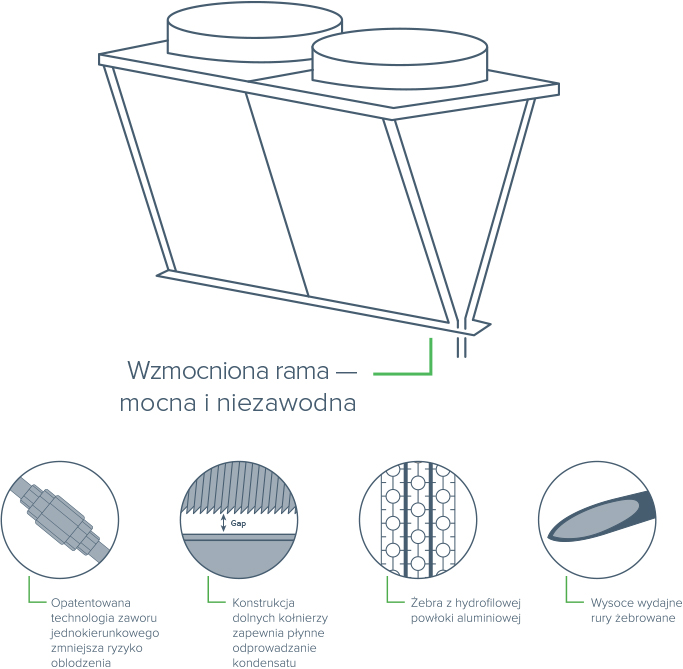

Skraplacz w kształcie V

Specyficzna konstrukcja w kształcie litery V zapewnia większą przepustowość powietrza. Zastosowanie zaworu zwrotnego w obiegu czynnika chłodniczego w dolnej części wymiennika ciepła zapobiega cyrkulacji czynnika niskotemperaturowego w trybie grzania i zapewniona jest cyrkulacja czynnika wysokotemperaturowego w trybie odszraniania. Technologia ta zapobiega tworzeniu się lodu i oblodzenia wymiennika ciepła.

Dodatkowo pomiędzy dolną częścią wymiennika ciepła a tacą jest wolna przestrzeń, która nie zakłóca przepływu wody po rozmrożeniu. Poprawia to drenaż i zapobiega gromadzeniu się i zamarzaniu wody.

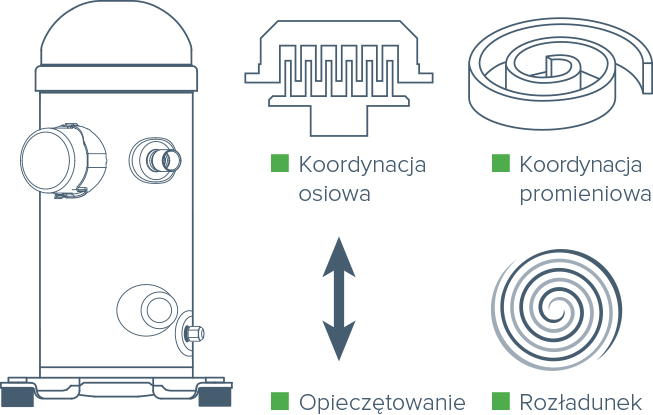

Wydajna sprężarka

W pompie ciepła zastosowano wydajne hermetyczne sprężarki spiralne światowych marek. Osiowe wyrównanie i bezdotykowe uszczelnienie spirali zapewniają bez awaryjne działanie. Technologie te znacząco zwiększają wydajność sprężarki, zapewniają jej niezawodną pracę oraz niski poziom drgań i hałasu.

Specyfikacje Jednostki MCU066YH MCU130YH MCU165YU MCU260YU MCU340YH MCU460YH
Nominalna Wydajność chłodnicza kW 66 130 165 260 340 460
Nominalna Moc grzewcza kW 70 140 180 280 370 485
Regulacja wydajności % 0/50/100 0/50/100 0/25/50/75/100 0/25/50/75/100 0/33.3/66.7/100 0/25/50/75/100
Zasilacz   380-415 V, 3 fazy, 50 Hz
Pobierana moc elektryczna, chłodzenie kW 21,29  41,9 53,2 83,8 109 148,3
EER W/W 3,1 3,1 3,1 3,1 3,1 3,1
Pobierana moc elektryczna, ogrzewanie kW 21,85 43,7 56,2 87,4 115,2 154,8
COP W/W 3,2 3,2 3,2 3,2 3,2 3,2
Typ czynnika chłodniczego   R410A
Typ sprężarki   Hermetyczna sprężarka spiralna
Liczba sprężarek   2 4 4 4 3 4
Typ wodnego wymiennika ciepła   Obudowa i rura
Nominalny przepływ wody m3/godz 11,4 22,4 28,4 44,8 58,5 79,1
Spadek ciśnienia wody kPa 45 45 45 45 52 56
Przyłączenie wody   DN 65 (kołnierz) DN 65 (kołnierz) DN 80 (Sprzęgło) DN 100 (Sprzęgło) DN 125 (Sprzęgło) DN 125 (Sprzęgło)
Typ powietrznego wymiennika ciepła   Miedź i aluminium
Typ wentylatora   Osiowy
Liczba wentylatorów   2 2 4 4 6 8
Natężenie przepływu powietrza m3/godz 28000 48000 66000 112000 123000 164000
Wymiary (S×G×W) mm 2200×860×2000 2200×1100×2205 2200×1720×2000 2200×2400×2235 3500×2250×2450 4700×2250×2520
Waga kg 580 1000 1460 2050 3100 3700

Uwagi:
1. Wydajność chłodnicza i zużycie energii elektrycznej w trybie chłodzenia odnoszą się do znamionowego natężenia przepływu wody, temperatury wody na wylocie 7 °C i temperatury otoczenia 35 °C.
2. Moc grzewcza i pobór mocy elektrycznej w trybie grzania odnoszą się do znamionowego natężenia przepływu wody, temperatury wylotowej wody 45 °C i temperatury otoczenia 7 °CDB.
