Модульний тепловий насос,
серія EVI MCU-YHE

Це низькотемпературна версія модульного теплового насоса від Mycond. Теплові насоси цієї серії обладнані компресорами Copeland від всесвітньо відомого виробника Emerson з проміжним вприскуванням холодоагенту за допомогою технології удосконаленого вприскування пари (EVI). Завдяки цій технології у поєднанні з високорівневою системою керування тепловий насос здатний надійно і без зусиль підтримувати високу температуру теплоносія навіть у найхолодніші дні сезону. Насос здатний безперервно працювати за температур навколишнього середовища до -26 °C. За допомогою теплових насосів серії EVI ви зможете забезпечити безперебійне тепло-/холодопостачання протягом усього року на будь-якому зі своїх об’єктів

Детальніше
Теплопродуктивність
78-160 кВт
Холодопродуктивність
70-150 кВт

Висока стабільність


У пристрої використовується ефективна технологія удосконаленого вприскування пари (EVI), яка забезпечує більш стабільну роботу на холод та на тепло.

Експлуатаційні межі


Завдяки своєму багаторічному досвіду у розробці та проєктуванні холодильного обладнання компанія успішно реалізувала технологію удосконаленого вприскування пари (EVI), яка дає змогу працювати в режимі обігрівання навіть у найсуворіші зими за температур до -26 градусів.

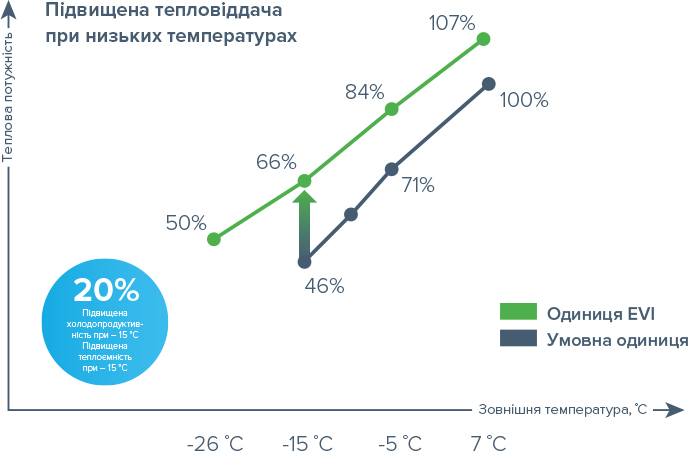

Оптимізоване обігрівання


Завдяки удосконаленому вприскуванню пари (EVI) збільшується витрата холодоагенту та зростає значення високого тиску, що підвищує теплопродуктивність і температура води для користувача. При обігріванні за низьких температур, таких як -15°C вприскування газоподібного холодоагента під середнім тиском знижує ступінь стиснення та температуру газа на виході, і водночас посилює циркуляцію холодоагенту, таким чином теплопродуктивність за низьких температур збільшується на 20%. Пристрій здатний працювати на обігрівання за дуже низьких температур навколишнього середовища – до -26 градусів.

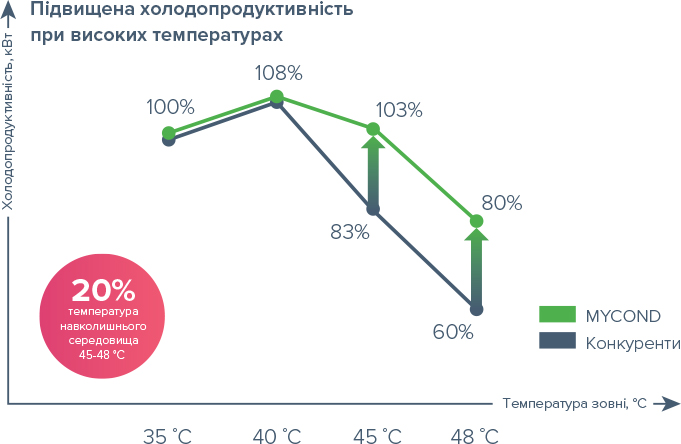

Інновації в охолодження

При охолодженні в діапазоні температур 45-55°C у компресор вприскується холодний газоподібний холодоагент: завдяки цьому знижується температура газа на виході і підвищується надійність компресора.Контур переохолодження економайзера з удосконаленим вприскуванням пара (EVI) збільшує ступінь переохолодження рідкого холодоагенту у первинному контурі, температура нагнітання зменшується, що дозволяє збільшити частоту роботи компресора і перекачувати більше гарячого газу, потужність при цьому збільшується на 20%.

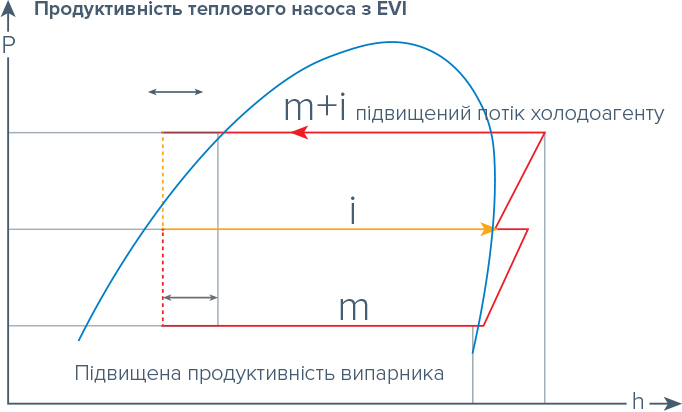

Можливість роботи за -26 °C


Тепловий насос, обладнаний компресором з удосконаленим вприскуванням пари (EVI), забезпечує ефективне обігрівання за температур надвірного повітря до -26 °C. Ця технологія також суттєво покращує робочі характеристики теплового насоса, оскільки насос виробляє більше тепла, споживаючи менше потужності.


Спеціальна конструкція


У порівнянні з традиційними модульними пристроями ефективна площа повітряного теплообмінника збільшена на 30 %, а водяного теплообмінника – на 10 %. Завдяки цьому номінальна холодопродуктивність збільшилася на 10 %, а номінальна теплопродуктивність – на 16 %. За надвірних температур вище 0 °C температура води на виході у режимі обігрівання досягає 55 °C.

Модульна конструкція

Унікальною рисою пристроїв цієї серії є їх модульна конструкція, яка дає змогу об'єднати до 16 модулів (165YH плюс максимум 8 модулів) у єдину систему.

Ця особливість дає змогу збільшити продуктивність понад 1 МВт, а кількість ступенів продуктивності при цьому дорівнюватиме кількості компресорів. Це означає, що у системі з 16 модулями чилерів (у моделях з двома компресорами) може бути до 32 ступенів продуктивності. Керування всією системою здійснюється через один дистанційний контролер, під’єднаний до ведучого модуля, у той час як усі інші модулі працюють як ведені модулі. У результаті отримуємо N-модульний моноблоковий тепловий насос.

Технічні
характеристики
Одиниці
виміру
MCU066YHE MCU140YHE ♦
Холодильна потужність кВт 70 150
Теплова потужність кВт 78 175
Ступені потужності % 0/50/100 0/50/100
Електричне живлення   380-415 В, 3 фази, 50 Гц 380-415 В, 3 фази, 50 Гц

Ел. потужність в режимі охолодження

кВт

21,87

43,8

EER Вт/Вт 3,2 3,42

Ел. потужність в режимі нагрівання

кВт

22,28

48

COP Вт/Вт 3,42 3,65
Тип холодоагента   R410A R410A
Тип компресора   Герметичний спіральний Герметичний спіральний
Кількість компресорів   2 2
Витрата води м3/год 12 25,8
Падіння тиску кПа 50 62
Гідравлічне під'єднання   Ду 65 Ду 65
Тип повітряного теплообмінника   Мідно-алюмінієвий Мідно-алюмінієвий
Тип вентилятора   Осьовий Низькошумний інверторній осьовий
Кількість вентиляторів   2 2
Витрата повітря м3/год 30000 43000
Максимальна температура в режимі тепла

°C

55 60
Робочий діапазон в режимі тепла °C -26~48 -30~48
Робочий діапазон в режимі холода °C +5~20 -20~48

Габарити, ДхШхВ

мм

2200x860x2135

2250x1150x2255

Вага кг 665 940

Примітки:
1. Холодильна потужність та споживання електричної потужності на охолодження наведені для номінальної витрати води, температури води на виході 7 °C та температури зовнішнього повітря 35°C.
2. Теплова потужність і споживання електричної потужності на нагрівання наведені для номінальної витрати води, температури води на виході 45 °C та температури зовнішнього повітря 7 °CDB.
