Модульний тепловий насос,
інверторна серія MCU-YHI

Високотехнологічна серія теплових насосів MCU-YHI від Mycond розроблена на базі сучасних технологій. У основі пристрою лежить сучасний інверторний компресор з технологією удосконаленого вприскування пари (EVI). У поєднанні з вентиляторами, розроблених на базі інверторних технологій, мікропроцесорним керуванням та іншими компонентами від всесвітньо відомих брендів цей тепловий насос гарантує безперебійну роботу протягом усього року – як на холод (за температур -20...55 °C), так і на тепло (за температур -26...55 °C). Він поєднує в собі високу ефективність та цілорічне підтримання кліматичних характеристик для будь-якої системи

Детальніше
Теплопродуктивність
34-150 кВт
Холодопродуктивність
33,5- 130 кВт

Робочий діапазон


Завдяки своєму багаторічному досвіду у розробці та проєктуванні холодильного обладнання компанія успішно реалізувала технологію удосконаленого вприскування пари (EVI) та інверторну технологію і зробила прорив у роботі модульних теплових насосів, розширивши їх робочий діапазон.

Повністю інверторне заощадження електроенергії


Клас енергоефективності 1 згідно з подвійною схемою класифікації за сезонним показником енергоефективності (SEER) під час роботи на холод та на тепло. Заощадження енергії до 26% у всьому діапазоні показників SEER.

Різноманітні сфери застосування

Це рішення підходить як для звичайних приміщень, так і для спеціальних технологічних та санітарних умов, для роботи лише на охолодження, низьких температур та екстремальної спеки, тощо. Пристрій підтримує повний спектр альтернативних варіантів застосування.

Інтелектуальне поєднання

Користувач може довільним чиномпоєднати до 16 модулів з постійною швидкістю (YH/YHE) та інверторних модулів зі змінною швидкістю. Це дає змогу задовольнити потреби різних проєктів – наприклад, у  заощадженні енергії.

Круговий забір повітря


Теплообмінник, який складається з двох U-подібних частин, виконаний з рівномірним круговим поверненням повітря, а його площа з повітряного боку збільшена на 45%.

Програма керування приводом власної розробки


Пристрій приводиться в дію безщітковим двигуном постійного струму (BLDC), а програма керування з 8000 відліків за секунду та подвійною фільтрацією запобігає перебоям живлення на будь-якому рівні частоти.

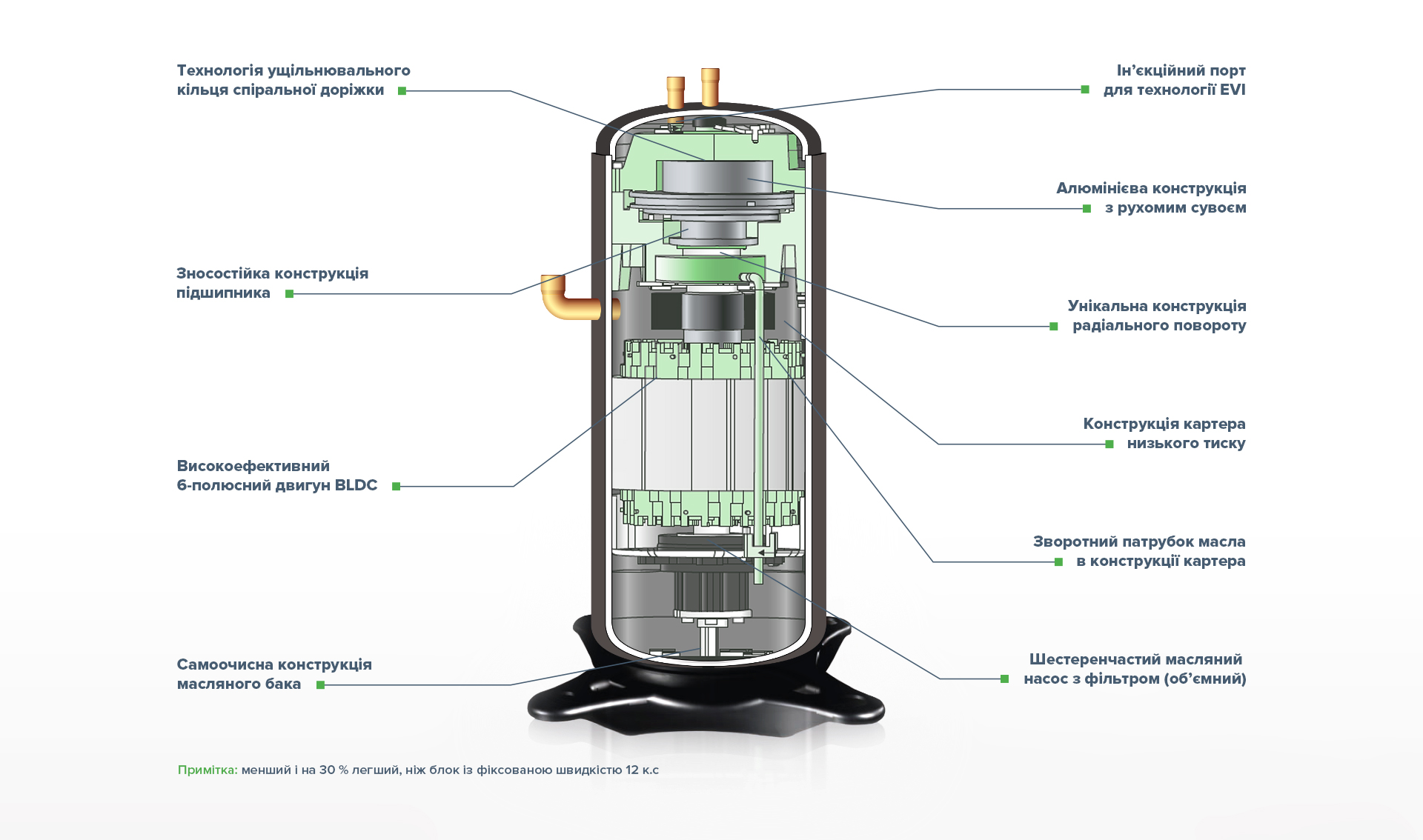

Робота з інверторним приводом і точне регулювання вихідних параметрів


Потужний інверторний компресор підтримує плавне регулювання продуктивності у межах від 15% до 100%. Він також добре працює під неповним навантаженням, а це дає змогу уникнути частих запусків та зупинок. Завдяки використанню технології удосконаленого вприскування пари (EVI) компресор може працювати в екстремально холодних або спекотних умовах.

Технологічна конструкція



  • Компоненти теплового насоса виконані повністю прихованими: така конструкція захищає їх від пошкодження.
  • Підвищена ефективність теплообміну завдяки збільшеній площі забору повітря.
  • Корпус із листового металу, пофарбований у колір слонової кістки.
  • Унікальна інверторна конструкція з технологією удосконаленого вприскування пари (EVI).
  • Високоефективний кожухотрубний теплообмінник.

Функції зв’язку та керування



  • Модульна конструкція, яка дає змогу легко об’єднувати пристрої.
  • Проста у використанні сенсорна панель керування (доступна як аксесуар).
  • Підтримка дистанційного керування за протоколом MODBUS.


Модульна конструкція

Унікальною рисою пристроїв цієї серії є їх модульна конструкція, яка дає змогу об'єднати до 16 модулів (165YH плюс максимум 8 модулів) у єдину систему.

Ця особливість дає змогу збільшити продуктивність понад 1 МВт, а кількість ступенів продуктивності при цьому дорівнюватиме кількості компресорів. Це означає, що у системі з 16 модулями чилерів (у моделях з двома компресорами) може бути до 32 ступенів продуктивності. Керування всією системою здійснюється через один дистанційний контролер, під’єднаний до ведучого модуля, у той час як усі інші модулі працюють як ведені модулі. У результаті отримуємо N-модульний моноблоковий тепловий насос.

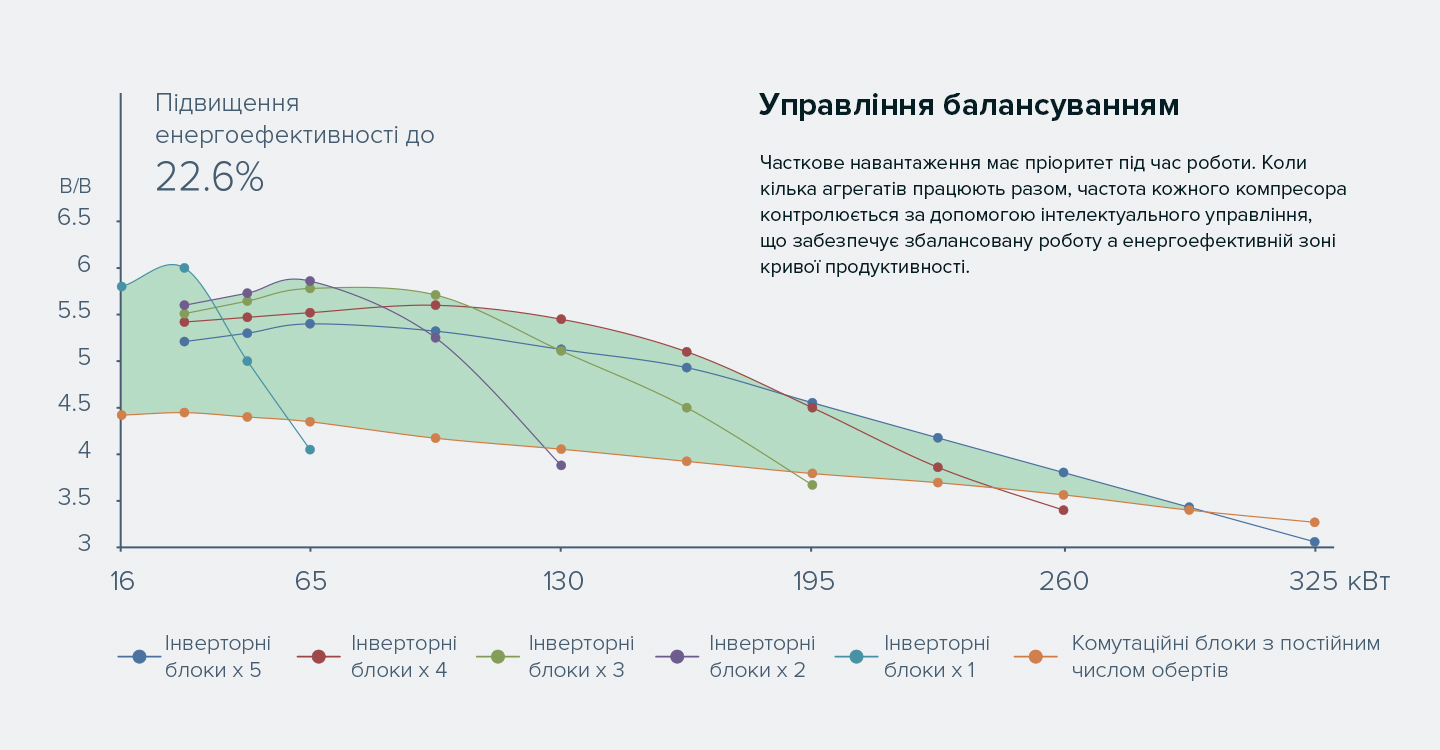

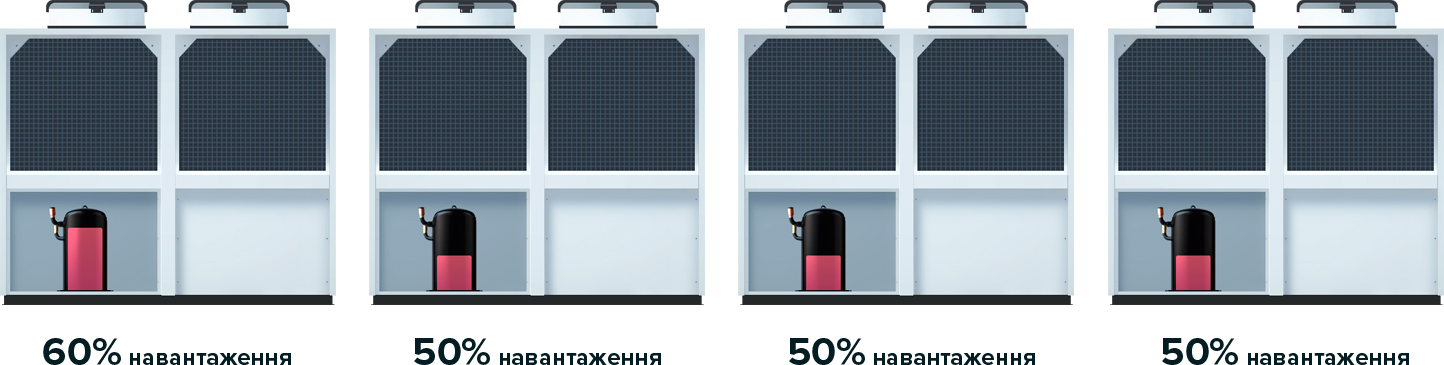

Пріоритет роботи за неповного навантаження


При об’єднанні кількох модулів частота кожного компресора інтелектуально регулюється таким чином, щоб робота в енергоефективній зоні неповного навантаження була у пріоритеті. Водночас час роботи компресорів та їх навантаження врівноважуються таким чином, щоб компресори кожного модуля зношувалися рівномірно.

Запатентована 5-ступенева звукоізоляція для компресорного відділення



  1. Акустичний блок. Зелена повсть з бутилкаучуком блокує шуми різної частоти.
  2. Надзвичайно тиха звукопоглинальна акустична панель. Звукопоглинальний піноматеріал високої щільності ефективно поглинає вібрації і шуми різних частот.
  3. Герметичний звуконепроникний корпус.
  4. Мідні трубопроводи всмоктування та нагнітання повітря, сепаратор мастила, глушник, тощо, розміщені у звуконепроникному корпусі компресора.
  5. Захисна панель навколо пристрою для додаткового захисту від шуму.

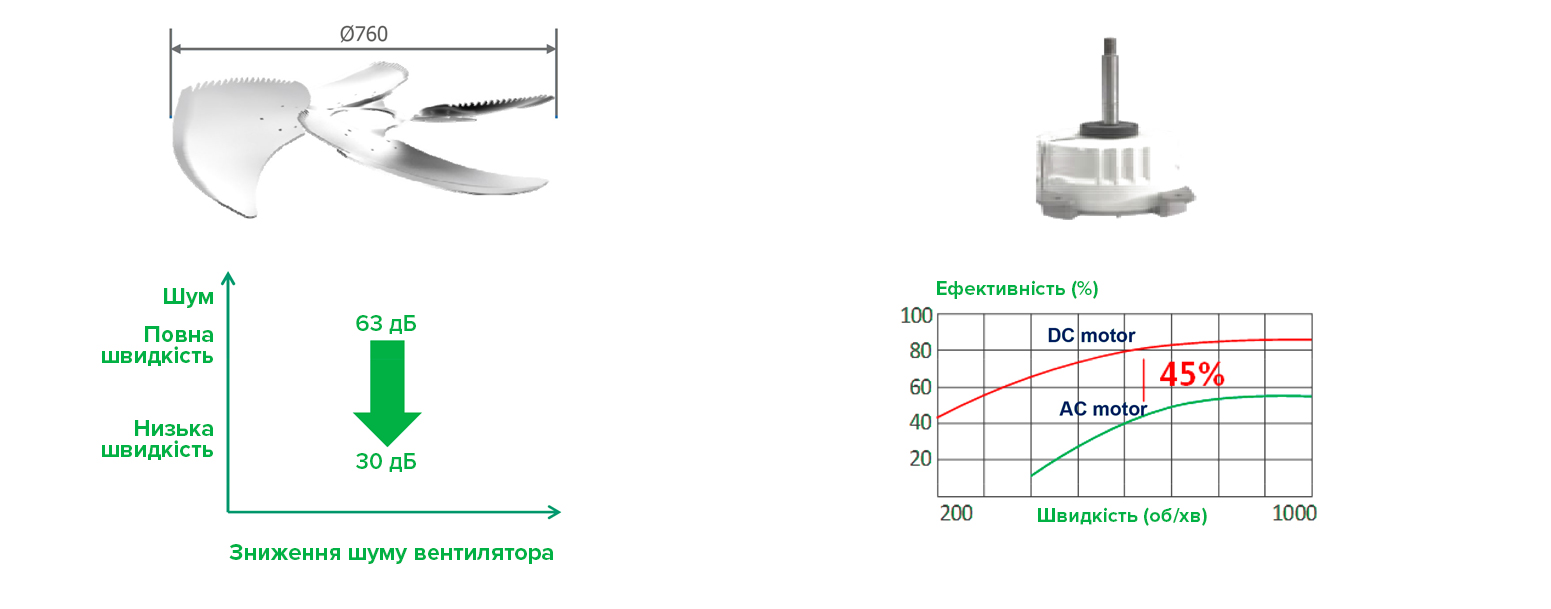

Осьовий вентилятор з найбільшим у галузі діаметром за однакової витрати повітря


Велика крильчатка з пилкоподібним краєм, низька швидкість обертання, низька швидкість вентилятора, надзвичайно низький робочий шум під час роботи повітродувки подвійної дії на малих швидкостях – усього 30 дБ.  Безщітковий двигун вентилятора постійного струму з повністю інверторним керуванням дає змогу плавно регулювати швидкість у діапазоні 15-100% і працює більш стабільно – а отже, більш енергоефективно, – водночас знижуючи рівень шуму.

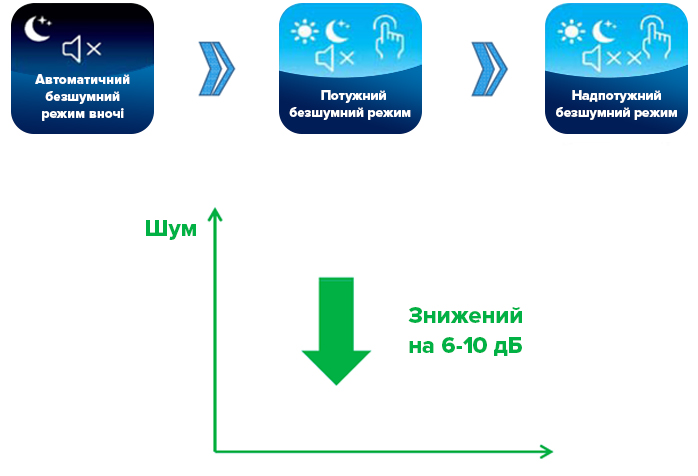

Перетворення частоти та зниження рівня шуму


На вибір доступні три безшумні режими. Пристрій автоматично обмежує робочу частоту компресора та вентилятора відповідно до налаштувань, заданих на дротовому контролері, і ефективно знижує шум, задовольняючи найвищі вимоги користувача.

Технічні характеристики Одиниці вимірювання MCU035YHI MCU065YHI MCU130YHI
Номінальний режим охолодження
Холодопродуктивність кВт 33,5 65,0 130
Споживана потужність кВт 12,0 21,2 41,8
EER Вт/Вт 2,79 3,06 3,11
SEER (сезоннний показник енергоефективності) Вт/Вт 4,60 4,55 4,55
SCOP (сезонний коефіцієнт продуктивності) Вт/Вт 3,20 3,10 3,10
Номінальний режим обігрівання
Теплопродуктивність кВт 34,0 75,0 150
Споживана потужність кВт 10,5 23,4 45
COP Вт/Вт 3,24 3,20 3,33
SCOP (сезонний коефіцієнт продуктивності) Вт/Вт 3,20 3,10 3,10
Електричне живлення   380 В, 3 фази, 50 Гц 380 В, 3 фази, 50 Гц 380 В, 3 фази, 50 Гц
Витрата води м3/год. 5,76 11,2 22,4
Перепад тиску води кПа 30 45 45
Тип з’єднання водяної труби на вході / виході   Зовнішня різьба Ду 40 Фланцеве з’єднання Ду 65 Фланцеве з’єднання Ду 65
Режим роботи   Автоматична робота під керуванням
мікроконтролера
Автоматична робота під керуванням
мікроконтролера
Автоматична робота під керуванням
мікроконтролера
Тип компресора   Спіральний інверторний компресор
з удосконаленим вприскуванням пари (EVI)
Спіральний інверторний компресор
з удосконаленим вприскуванням пари (EVI)
Спіральний інверторний компресор
з удосконаленим вприскуванням пари (EVI)
Кількість компресорів шт. 1 1 2
Тип вентилятора   Інверторний, малошумний осьовий вентилятор Інверторний, малошумний осьовий вентилятор Інверторний, малошумний осьовий вентилятор
Кількість вентиляторів шт. 1 2 2
Витрата повітря м3/год. 13000 26000 47000
Тип холодоагенту   R410A R410A R410A
Розміри, ДxШxВ мм 1170×846×1694 2000×950×2020 2250x1150x2260
Вага нетто кг 285 600 960
Експлуатаційна вага кг 300 660 1060
Рівень шуму дБ(A) 50 – 61 50 – 67 50 – 67
Максимальна повна електрична потужність кВт 20 31,5 63
Максимальний робочий струм A 30,5 50 100

Примітки
1. Номінальна охолоджувальна потужність і номінальна споживана потужність під час охолодження перевірені за номінальної витрати води, температури води на виході 7 °C і температури навколишнього середовища 35 °C (за сухим термометром).
2. Номінальна нагрівальна потужність була протестована при номінальній витраті води, температурі води на виході 45 °C і температурі навколишнього повітря 7 °C (сухий термометр) / 6 °C (мокрий термометр).
