Водяний чилер,
серія MWU

Версія теплових насосів MWU від Mycond, обладнана конденсатором з водяним охолодженням та спіральними компресорами. Доступна у виконаннях, призначених для роботи лише на охолодження та у якості теплового насоса. Теплові насоси дуже ефективні й ідеально підходять для проєктів з малою монтажною площею або проєктів, у яких зовнішній блок потрібно встановити у віддаленому місці

Детальніше
Теплопродуктивність
81,2-154,2 kW
Холодопродуктивність
74,4-149,2 kW

Безпечні для довкілля чилери серії MWU з водяним охолодженням, які пропонує компанія Mycond, чудово підійдуть для об’єктів з малою монтажною площею або об’єктів, де зовнішній блок потрібно встановити на відстані.

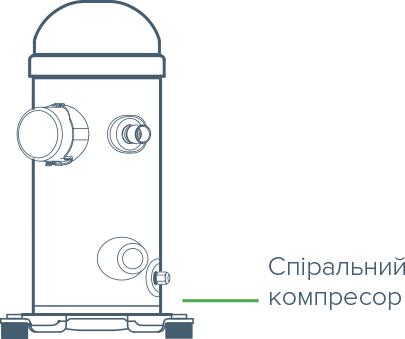

Компресор


У цьому пристрої використовуються високоефективні спіральні компресори. Компресори цього типу мають вражаючу потужність, малі втрати на тертя та високий експлуатаційний ККД. Кожен модульний блок обладнаний двома спіральними компресорами. Об’єднавши кілька модулів у єдину систему, ви можете регулювати продуктивність, перемикаючись між кількома її ступенями, щоб система більш енергоефективно працювала під неповним навантаженням.

Конденсатор та випарник


У пристрої використовуються високоефективні кожухотрубні теплообмінники, які складаються з мідних трубок. Ці трубки мають рифлену внутрішню поверхню, яка забезпечує ефективнішу теплопередачу завдяки більш турбулентній течії холодоагенту. Збільшена площа поверхні зменшує перепад температур у процесі теплообміну і водночас поліпшує показник енергоефективності (EER). У нижній частині конденсатора передбачено переохолоджувач для кращого переохолодження рідкого холодоагенту. Теплообмінники ретельно випробовуються на наявність дефектів, а також випробовуються тиском на наявність витоків, щоб гарантовано бути безпечними та надійними в експлуатації.

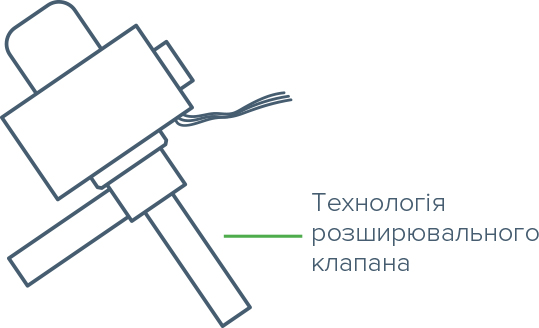

Допоміжне охолоджувальне приладдя


Електронний розширювальний клапан та всі захисні засоби керування, які використовуються у пристроях, постачені всесвітньо відомими виробниками, а отже, вирізняються перевіреною якістю та тривалою стабільною роботою.

Інтелектуальне керування


Пристрій має інтуїтивно зрозумілий інтерфейс для різних експлуатаційних потреб. У пристрої передбачено моніторинг на базі мікрокомп’ютера, який дає змогу реалізувати різні функції, як-от регулювання температури, налаштування часу, запис даних, відображення стану, виведення аварійних сигналів, налаштування температури та групове керування.

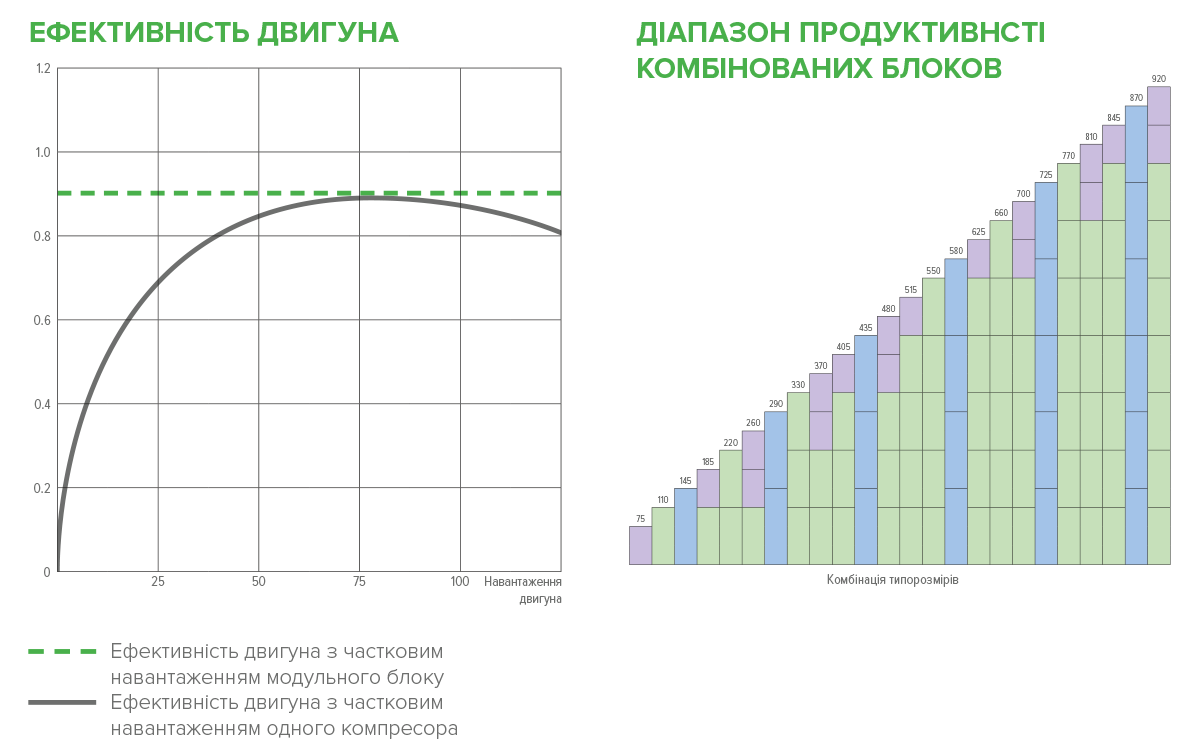

Модульна конструкція для кращої енергоефективності


У кожному окремому модулі передбачене 2-ступеневе регулювання продуктивності. Продуктивність можна регулювати гнучкіше, поєднуючи модулі. Інтелектуальне балансування компресора підвищує ККД системи за малих навантажень і заощаджує енергію для безперервної роботи. Відмова одного модуля не впливає на інші модулі. Модулі можна по-різному поєднувати і незалежно керувати кожним модулем.





Численні функції захисту


Стабільна робота кондиціонера повітря життєво важлива для промислових та комерційних користувачів. Безпечний для довкілля спіральний чилер (тепловий насос) з водяним охолодженням від Mycond пройшов тривалі випробування за умов навіть суворіших, ніж ті, яких вимагає національний стандарт. Результати випробування перевершують вимоги національного стандарту. Пристрій оснащений численними функціями захисту, які гарантують нормальну роботу, тривалий термін служби та безпеку.



  • Захист за послідовністю чергування фаз
  • Захист від частих зупинок / запусків компресора
  • Захист компресора від перевантаження
  • Захист за температурою нагнітання
  • Захист від перевищення та пониження тиску
  • Захист від обриву фази
  • Автоматичний захист від обмерзання
  • Автоматичне сигналізація та скидання деяких несправностей
  • Автоматичне навантаження та розвантаження
  • Потужне зовнішнє блокування

Технічні характеристики пристрою, розрахованого лише на охолодження



Технічні характеристики Одиниці вимірювання MWU 075 DС MWU 110 DС MWU 145 DС
Холодопродуктивність кВт 74,4 112,2 146,3
Вхідна потужність кВт 14,9 22,4 29,2
EER Вт/Вт 5 5 5
Кількість компресорів   2 2 2
Ступені продуктивності   0/50/100
Діаметр водяної труби у кожухотрубному випарнику   Ду 50 Ду 50 Ду 65
Витрата води у кожухотрубному випарнику м3/год. 12,8 19,3 25,2
Падіння тиску води у кожухотрубному випарнику кПа 39 47 60
Спосіб під’єднання у кожухотрубному випарнику   Гнучкий хомут
Діаметр водяної труби у кожухотрубному конденсаторі   Ду 65 Ду 65 Ду 80
Витрата води у кожухотрубному конденсаторі м3/год. 16,0 24,1 31,5
Падіння тиску води у кожухотрубному конденсаторі кПа 24 48 82
Спосіб під’єднання у кожухотрубному конденсаторі   Гнучкий хомут
Тип компресора   Герметичний спіральний компресор
Спосіб пуску   Прямий пуск
Максимальний робочий струм, А   48 71,9 95,8
Розміри, ДxШxВ мм 1880x660x1380 1880x660x1490 1880x740x1590
Тип холодоагенту   R410A R410A R410A
Кількість контурів   2 2 2
Спосіб керування   Електронний розширювальний клапан (EXV)
Кількість холодоагенту, що заправляється в систему кг 12 14,5 18
Марка мастила   RL32-3POE
Вага в упаковці кг 470 520 630
Експлуатаційна вага кг 500 555 670



Примітки:
1. Наведені вище дані отримані за номінальних умов роботи пристрою: температура охолодженої води на вході / виході 12/7 °C; температура охолоджувальної води на вході / виході 30/35°C.
2. Електричне живлення: 380 В, 3 фази + нейтраль, 50 Гц; допустиме відхилення напруги: ±10%.
3. Якщо вам потрібні інші супутні параметри пристрою, зв’яжіться з постачальником.
4. Технічні характеристики виробу можуть бути змінені без попередження з метою його вдосконалення.



Технічні характеристики Одиниці вимірювання MWU 075 DC MWU 110 DC MWU 145 DC
Холодопродуктивність кВт 75,6 113,4 149,2
Теплопродуктивність кВт 81,2 121,2 154,2
Вхідна потужність у режимі охолодження   13,7 20,5 27,1
EER Вт/Вт 5,52 5,53 5,5
Вхідна потужність у режимі обігрівання   18,3 28,1 36
COP Вт/Вт 4,44 4,3 4,3
Кількість компресорів   2 2 2
Ступені продуктивності   0-100%, 2 ступені
Діаметри водяних труб з боку холодної та гарячої води   Ду 50 Ду 50 Ду 65
Витрата води з боку холодної та гарячої води  м3/год. 13 19,5 25,7
Падіння тиску води з боку холодної та гарячої води кПа 40 48 63
Спосіб під’єднання з боку холодної та гарячої води   Гнучкий хомут
Діаметри водяних труб з боку контуру ґрунтових вод   Ду 65 Ду 65 Ду 80
Витрата води з боку контуру ґрунтових вод м3/год. 16,3 24,4 32,1
Падіння тиску води з боку контуру ґрунтових вод кПа 25 50 87
Спосіб під’єднання з боку контуру ґрунтових вод   Гнучкий хомут
Тип компресора   Герметичний спіральний компресор
Спосіб пуску   Прямий пуск
Максимальний робочий струм, А   48 71,9 95,8
Розміри, ДxШxВ  мм 1880x660x1380 1880x660x1490 1880x740x1590
Тип холодоагенту   R410A
Кількість контурів   2
Спосіб керування   Електронний розширювальний клапан (EXV)
Кількість холодоагенту, що заправляється в систему кг 12 14,5 18
Марка мастила   RL32-3POE
Вага в упаковці кг 470 520 630
Експлуатаційна вага кг 500 555

670

Рекомендована концентрація розчину гліколю:



Температура води на виході, °C Рекомендована масова частка, %
3 – 0 20
0 – -5 25
-5 – -10 35

Примітки:
1. Наведені вище дані отримані за номінальних умов роботи пристрою:
Режим охолодження: температура охолодженої води на вході / виході 12/7 °C; температура геотермальної води на вході / виході 25/30 °C.
Режим обігрівання: температура гарячої води на виході 45 °C; температура геотермальної води на вході 10 °C.
2. Якщо температура геотермальної води на виході нижча, ніж 3 °C, до води потрібно додати розчин гліколю. Детальніше – у таблиці «Рекомендована концентрація розчину гліколю».
3. Електричне живлення: 380 В, 3 фази + нейтраль, 50 Гц; допустиме відхилення напруги: ±10%.
4. Якщо вам потрібні інші супутні параметри пристрою, зв’яжіться з постачальником.
5. Технічні характеристики виробу можуть бути змінені без попередження з метою його вдосконалення.
