Modułowa pompa ciepła,
seria EVI MCU-YHE

Niskotemperaturowa wersja modułowej pompy ciepła firmy Mycond. W tej serii pomp ciepła zastosowano sprężarki znanego na całym świecie producenta Copeland „Emerson" z pośrednim wtryskiem czynnika chłodniczego w technologii EVI (Enhanced Vapor Injection). Zastosowanie tej technologii z wysokopoziomowym systemem sterowania pozwala pompie ciepła na niezawodne i bezproblemowe utrzymywanie wysokiej temperatury zasilania nawet w najchłodniejsze dni sezonu. Możliwość ciągłej pracy w temperaturze otoczenia do -26°C. Korzystanie z pomp ciepła serii EVI zapewnia całoroczne i nieprzerwane zaopatrzenie w ciepło/zimno dla każdego z Twoich obiektów

Zobacz więcej
Nominalna wydajność grzewcza
78-160 kW
Nominalna wydajność chłodnicza
70-150 kW

Wysoka stabilność

Wykorzystuje wydajną technologię EVI, ulepszoną w celu poprawy stabilności chłodzenia i grzania.

Zakres temperatury działania

Dzięki wieloletniemu doświadczeniu w opracowywaniu i projektowaniu urządzeń chłodniczych firma z powodzeniem wdrożyła technologię EVI, która pozwala na pracę w trybie grzania nawet w temperaturze do -26°C.

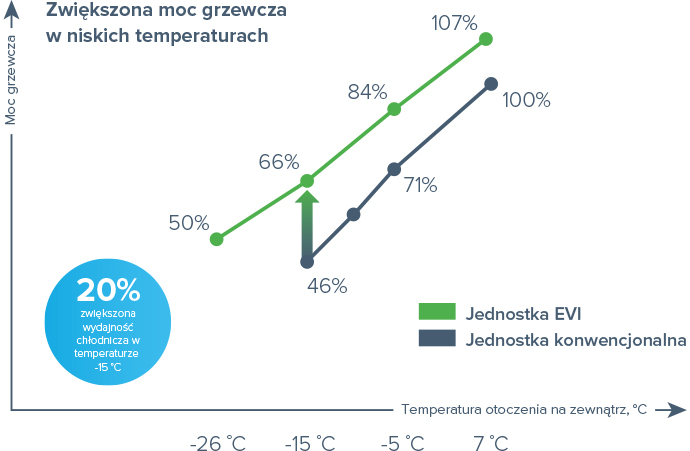

Zoptymalizowane ogrzewanie

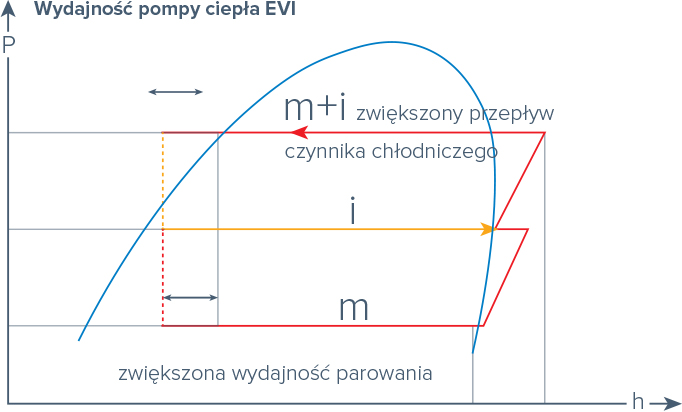

Zaawansowany wtrysk pary (EVI) zwiększa zużycie czynnika chłodniczego i zwiększa wysokie ciśnienie, co zwiększa moc cieplną i temperaturę wody dla użytkownika, a jednocześnie wzmacnia cyrkulację czynnika chłodniczego, a więc moc grzewcza w niskich temperaturach wzrasta o 20%. Nagrzewa się nawet przy temperaturach otoczenia do -26 °C.

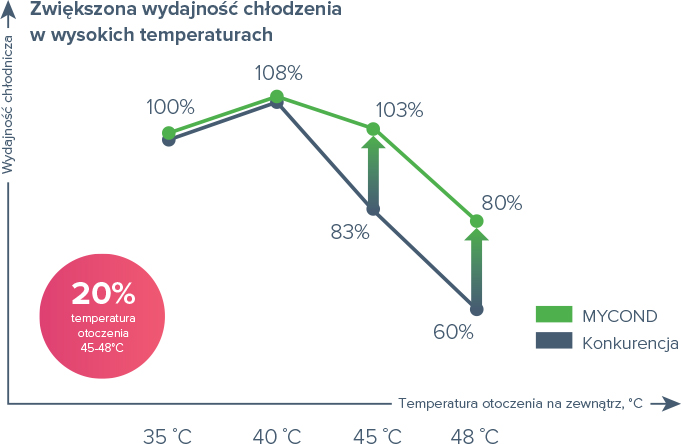

Innowacje chłodnicze

Podczas pracy w trybie chłodzenia w temperaturze otoczenia 45...55°C zimny czynnik chłodniczy w postaci pary jest wtryskiwany do sprężarki, zmniejszając w ten sposób temperaturę tłoczenia i poprawiając warunki pracy sprężarki. Dzięki technologii EVI główny przepływ czynnika chłodniczego w obiegu ekonomizera jest dodatkowo dochładzany, co zwiększa wydajność chłodzenia całego agregatu do 20%.

.

Praca w temperaturze -26°C

Wyposażona w sprężarkę EVI (czyli wykorzystującą ulepszony wtrysk pary), pompa ciepła zapewnia wydajne ogrzewanie nawet przy temperaturze powietrza na zewnątrz do -26 °C. To również znacznie poprawia wydajność pompy ciepła, ponieważ pompa wytwarza więcej ciepła przy mniejszym zużyciu energii.



Specjalny projekt

W porównaniu z konwencjonalnymi jednostkami modułowymi, efektywna powierzchnia wzrosła o 30% w przypadku powietrznego wymiennika ciepła i o 15% w przypadku wodnego wymiennika ciepła, co daje 10% większą znamionową wydajność chłodniczą i 16% większą znamionową wydajność grzewczą. Przy temperaturze zewnętrznej powyżej 0 °C temperatura wody na wylocie w trybie ogrzewania wynosi aż 55°C.

Modułowa konstrukcja

Wyjątkowość serii polega na możliwości połączenia 16 modułów (165YH plus do 8 modułów) w jednym systemie.

Ta funkcja pozwala na uzyskanie mocy powyżej 1 MW przy liczbie stopni mocy równej liczbie sprężarek. Na 16-modułowych agregatach chłodniczych (w modelach z 2 sprężarkami) są 32 stopnie mocy. Cały system jest sterowany z jednego sterownika, który jest podłączony do modułu nadrzędnego, wszystkie pozostałe są podrzędne. Wychodzi tak zwana monoblokowa pompa ciepła z liczbą modułów "n".

Specyfikacje Jednostki MCU066YHE MCU140YHE
Wydajność chłodnicza kW 70 150
Moc grzewcza kW 78 175
Kroki pojemnośc % 0/50/100 0/50/100
Zasilacz   380-415 V, 3 fazy 50 Hz 380-415 V, 3 fazy, 50 Hz

Moc elektryczna w trybie chłodzenia

EER

kW

W/W

21,87

3,2

43,8

3,42

Moc elektryczna w trybie grzania

COP

kW

W/W

22,28

3,42

48

3,65

Typ czynnika chłodniczego   R410A R410A
Typ sprężarki   Hermetyczna sprężarka spiralna EVI Hermetyczna sprężarka spiralna EVI
Liczba sprężarek   2 2
Natężenie przepływu wody m3/godz 12 25,8
Spadek ciśnienia wody kPa 50 62
Przyłącze hydrauliczne   DN 65 DN 65
Typ powietrznego wymiennika ciepła   Miedź i aluminium Miedź i aluminium
Typ wentylatora   Osiowy Niskoszumowy wentylator osiowy
Liczba wentylatorów   2 2

Natężenie przepływu powietrza

Maksymalna temperatura w trybie ogrzewania

Zakres pracy w trybie ogrzewania

Zakres pracy w trybie zimnym

m3/godz

°C



°C

°C

30000

55



-26~48

+5~20

43000

60



  -30~48

-20~48

Wymiary mm 2200x860x2135 2250x1150x2255
Waga kg 665 940

Uwagi:
1. Wydajność chłodnicza i zużycie energii elektrycznej w trybie chłodzenia odnoszą się do znamionowego natężenia przepływu wody, temperatury wody na wylocie 7 °C i temperatury otoczenia 35 °C.
2. Moc grzewcza i pobór mocy elektrycznej w trybie grzania odnoszą się do znamionowego natężenia przepływu wody, temperatury wylotowej wody 45 °C i temperatury otoczenia 7 °CDB.
