Modułowa pompa ciepła, seria 4-rurowa MCU-YHF

Wersja 4-rurowa pomp ciepła MCU-YHF Mycond została stworzona, aby zapewnić jednoczesną produkcję zimna i ciepła. Pompa ciepła posiada 2 oddzielne, niezależne wymienniki ciepła/chłodu, które mogą działać jednocześnie, a jej wewnętrzny algorytm sterowania pozwala na niezależną analizę i automatyczne bilansowanie mocy wyjściowej tych obwodów. Wersja 4-rurowa osiąga maksymalne wskaźniki efektywności energetycznej i zapewnia pełną autonomię dostaw ciepła/chłodu dowolnego systemu.

Zobacz więcej

Nominalna wydajność grzewcza

70 kW

Nominalna wydajność chłodnicza

66 kW

Zakres temperatury działania

W urządzeniu zastosowano renomowane wentylatory wielobiegowe, które dodatkowo redukują poziom hałasu podczas pracy i umożliwiają inteligentną regulację natężenia przepływu powietrza, tak aby utrzymać stabilne chłodzenie i grzanie w szerokim zakresie temperatur od -15°C do +48°C.

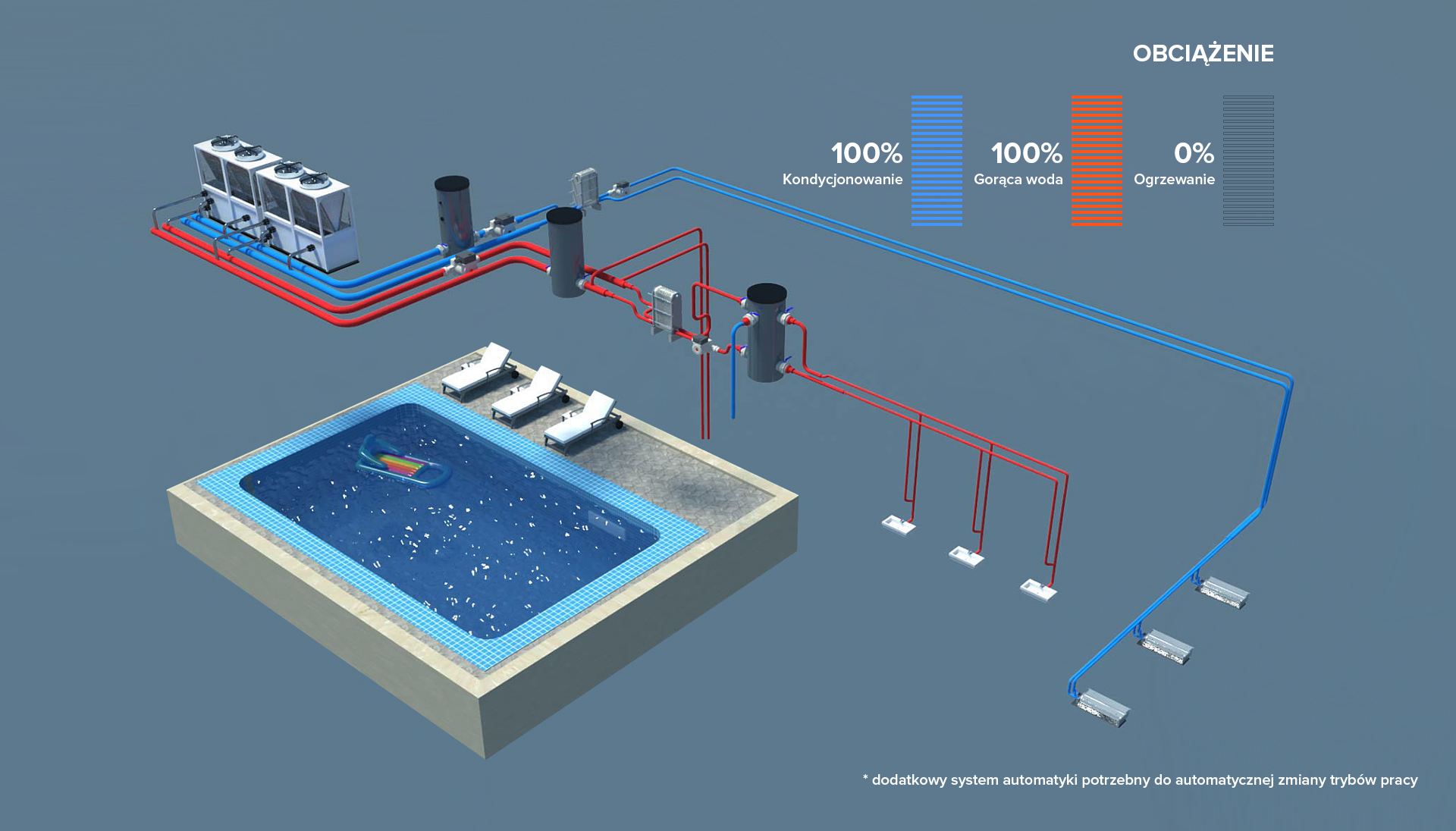

Oszczędność energii dzięki pełnemu odzyskowi ciepła

Jeśli wymagane jest zarówno chłodzenie, jak i ogrzewanie, nie musisz ustawiać konfiguracji osobno dla chłodzenia i ogrzewania. Ciepło odpadowe wytworzone podczas chłodzenia można odzyskać i wykorzystać do produkcji ciepłej wody, która następnie będzie wykorzystywana na żądanie systemu. Całkowity wskaźnik wydajności (TER) może wynosić do 7,78, co oznacza redukcję wstępnych inwestycji i późniejszych kosztów operacyjnych.

Сhłodzenie automatyczne i równoważenie ogrzewania

Dzięki modułowej konstrukcji oraz samodostosowującym się technologiom równoważenia chłodzenia i ogrzewania, urządzenie jest w stanie automatycznie dostosować wyjściową wydajność chłodniczą i grzewczą w oparciu o rzeczywiste warunki, szybko przełączać się między trybami pracy i regulować temperaturę wody na wylocie, aby zapewnić ciągłe równoważenie trybów pracy. W ten sposób temperatura i wilgotność są kontrolowane bardziej precyzyjnie dla jeszcze większego komfortu.

Modułowa konstrukcja

Wyjątkowość serii polega na jej modułowości, z możliwością połączenia 16 modułów (165YH plus do 8 modułów) w jednym systemie.

Ta funkcja pozwala na uzyskanie mocy powyżej 1 MW przy liczbie stopni mocy równej liczbie sprężarek. Na 16-modułowych agregatach chłodniczych (w modelach z 2 sprężarkami) są 32 stopnie mocy. Cały system jest sterowany z jednego pilota, który jest podłączony do modułu nadrzędnego, wszystkie pozostałe są podrzędne. Wychodzi tak zwana monoblokowa pompa ciepła z liczbą modułów n.

Specyfikacje	Jednostki	MCU066YHF
Znamionowa wydajność chłodnicza, tylko chłodzenie	kW	66
Znamionowa moc wejściowa, chłodzenie	kW	20
EER	W/W	3,3
Natężenie przepływu wody	m³/godz	11,4
Znamionowa moc grzewcza, tylko ogrzewanie	kW	70
Znamionowa moc wejściowa, ogrzewanie	kW	20
COP	W/W	3,3
Natężenie przepływu wody	m³/godz	13,9
Znamionowa wydajność chłodnicza, chłodzenie i grzanie	kW	63
Znamionowa moc grzewcza	kW	81
Znamionowa pojemność całkowita	kW	18,5
TER		7,8
Znamionowe natężenie przepływu wody po stronie zimnej wody	m³/godz	11,4
Znamionowe natężenie przepływu wody po stronie ciepłej wody	m³/godz	13,9
Zasilacz		380-415 V, 3 fazy, 50 Hz
Spadek ciśnienia wody po stronie zimnej wody	kPa	40
Spadek ciśnienia wody po stronie ciepłej wody	kPa	60
Średnica wlotu/wylotu wody po stronie zimnej wody		DN 65 (połączenie kołnierzowe)
Średnica wlotu/wylotu wody po stronie gorącej wody		DN 65 (gwint wewnętrzny)
Typ wentylatora		Wentylator osiowy o niskim poziomie hałasu
Liczba fanów	pcs	2
Natężenie przepływu powietrza	m³/godz	26000
Typ sprężarki		Hermetyczna sprężarka spiralna
Liczba sprężarek	pcs.	1
Tryb pracy		Automatyczna praca sterowana mikrokomputerem
Typ czynnika chłodniczego		R410A
Waga jednostkowa	kg	650
Ciężar roboczy	kg	710
Wymiary (S×G×W)	mm	2200 × 860 × 1980

Uwagi:
1.Wydajność chłodnicza i zużycie energii elektrycznej w trybie chłodzenia odnoszą się do znamionowego natężenia przepływu wody, temperatury wody na wylocie 7 °C i temperatury otoczenia 35 °C.
2.Moc grzewcza i pobór mocy elektrycznej w trybie grzania odnoszą się do znamionowego natężenia przepływu wody, temperatury wylotowej wody 45 °C i temperatury otoczenia 7 °CDB.
3.Tryb chłodzenia + grzania: parametry wydajności i poboru mocy odnoszą się do znamionowego natężenia przepływu wody, temperatury na wylocie +7 °C dla chłodzenia i +45 °C dla grzania.
