Спіральний чиллер з повітряним охолодженням серії YHE — MCU-500YHE

Високотемпературний тепловий насос Mycond потужністю 500 кВт, оснащений компресорами Danfoss з технологією EVI та системою керування 3-го покоління, підтримує високу температуру до -32°C. Ефективно виробляє гарячу воду до +60°C, ідеально підходить для великих об’єктів, забезпечує надійне опалення цілий рік

Детальніше
Теплопродуктивність
до 540 кВт
Холодопродуктивність
до 500 кВт

Основні переваги:

Компресор Danfoss

  • Спеціальний для теплових насосів.
  • Технологія EVI (використовується для охолодження та опалення).

Тихий двигун вентилятора

  • Вентилятор з збільшеною крильчаткою.

Розумне управління

  • Плата управління нового покоління 3.0
  • Десять років зберігання даних.

Робочий діапазон:

Завдяки удосконаленому вприскуванню пари компресор здатний працювати з більшим високим рівнем тиску. Температура води на виході при обігріванні за низьких температур збільшується на 5-10°C: це дає змогу задовольнити потреби систем опалення через підлогу, фанкойлів та новітніх радіаторів.

Охолоджння:

  • Температура води на виході 5~20 °C
  • Температура навколишнього середовища 5~48 °C

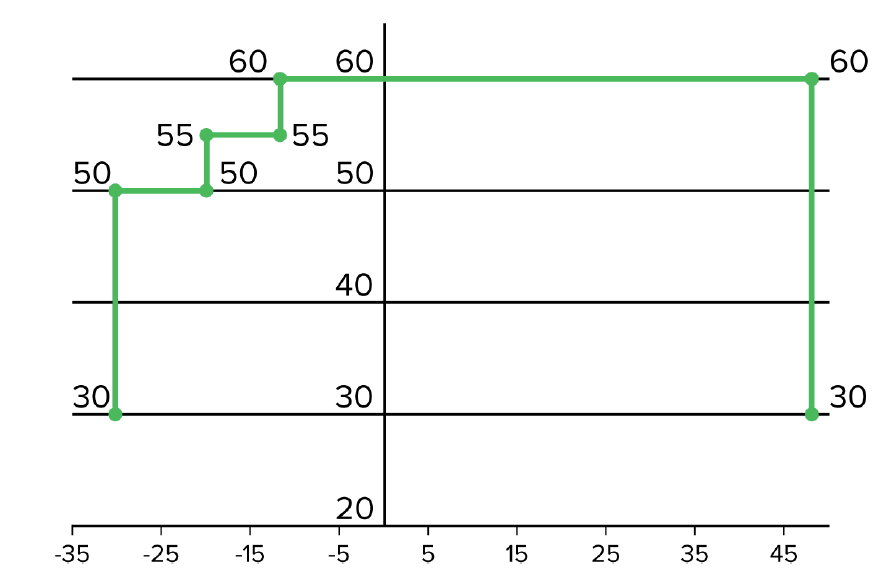

Обігрів:

  • Температура гарячої води на виході 30~60 °C
  • Температура навколишнього середовища -32~48 °C

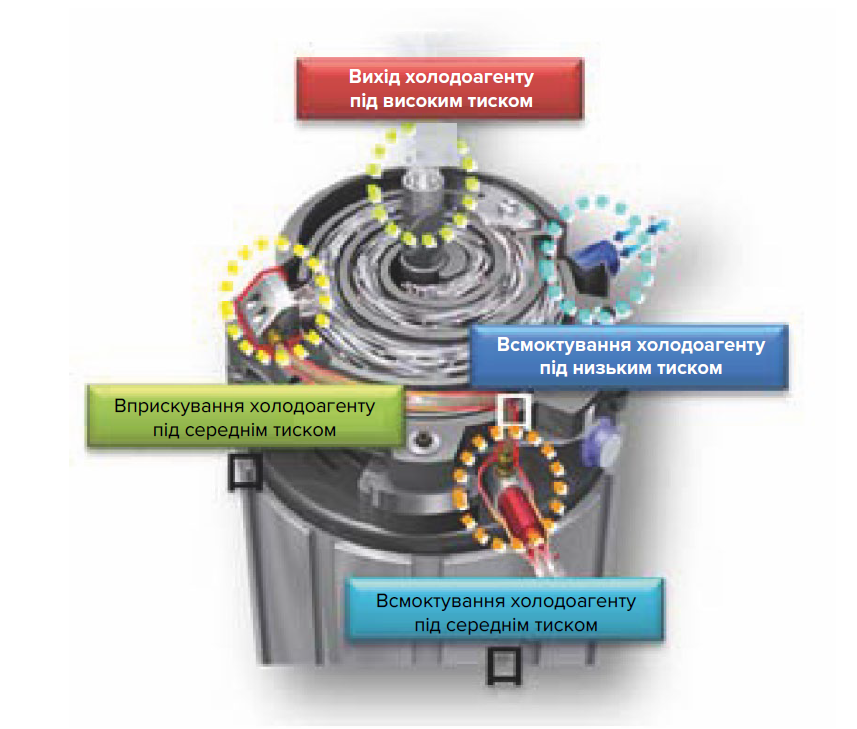

Удосконалене вприскування пара (EVI)

Оптимізація:

  1. Досягається оптимальна продуктивність.
  2. Збільшується ступінь переохолодження.
  3. Покращується робота з високим рівнем тиску.
  4. Збільшується масова витрата холодоагенту через конденсатор.
  5. Знижується температура на виході компресора.
  6. Збільшується об'єм всмоктування газоподібного холодоагента.

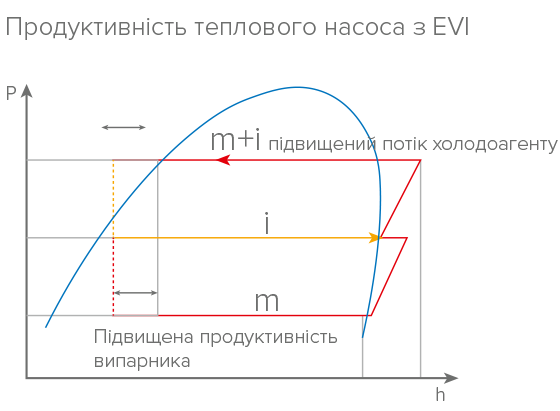

Діаграма «тиск-ентальпія», яка описує процес удосконаленого вприскування пара. Обладнаний компресором з удосконаленим вприскуванням пари (EVI), забезпечує ефективне обігрівання за наднизьких температур надвірного повітря. Ця технологія також суттєво покращує робочі характеристики теплового насоса, оскільки насос виробляє більше тепла, споживаючи менше потужності.

Інновації в охолодженні

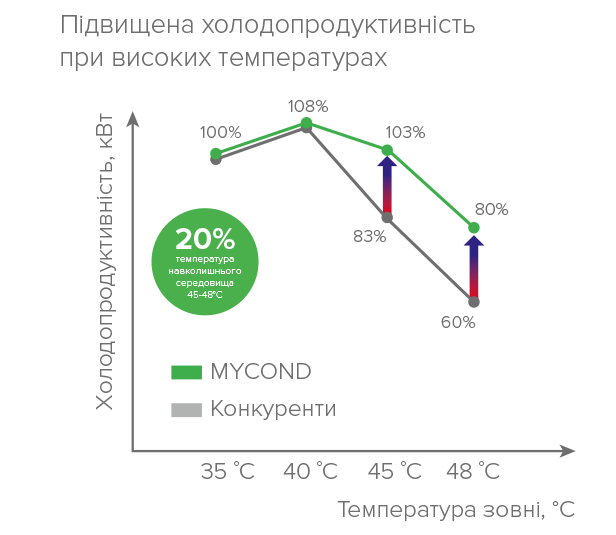

При охолодженні в діапазоні температур 45-55°C у компресор вприскується холодний газоподібний холодоагент: завдяки цьому знижується температура газа на виході і підвищується надійність компресора.Контур переохолодження економайзера з удосконаленим вприскуванням пара (EVI) збільшує ступінь переохолодження рідкого холодоагенту у первинному контурі, температура нагнітання зменшується, що дозволяє збільшити частоту роботи компресора і перекачувати більше гарячого газу, потужність при цьому збільшується на 20%.

Оптимізоване обігрівання

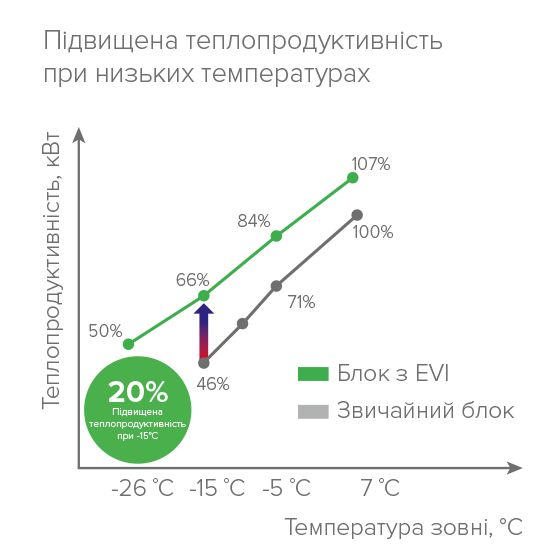

Завдяки удосконаленому вприскуванню пари (EVI) збільшується витрата холодоагенту та зростає значення високого тиску, що підвищує теплопродуктивність і температура води для користувача. При обігріванні за низьких температур, таких як -15°C вприскування газоподібного холодоагента під середнім тиском знижує ступінь стиснення та температуру газу на виході, і водночас посилює циркуляцію холодоагенту, таким чином теплопродуктивність за низьких температур збільшується на 20%.Обігріває навіть за температур навколишнього середовища до -26°C.

Технічні
характеристики
Одиниці
виміру
MCU-500YHE
Холодильна потужність (A35/W7) кВт 500
Ел. потужність в режимі охолодження кВт 147,06
EER   3,4
SEER    3,8
Опалення
Номінальна теплова потужність (A7/W45) кВт     540
Ел. потужність в режимі нагрівання кВт 147,1
COP   3,67
SCOP   3,36
Максимальний робочий струм A А 400
Електричне живлення   380 В, 3 фази, 50 Гц
Витрата води м3/год 86
Падіння тиску кПа 56
Розмір з’єднувальної труби   ДУ 125 Вікталове з'єднання
Компресор
Тип компресора   Герметичний спіральний ЕВІ компрессор (Danfoss)
Кількість компресорів   4
Вентилятор
Тип вентилятора   Осьовий
Кількість вентиляторів   8
Швидкість потоку повітря м3/год 164000
Заправка холодоагенту кг R410A/24,5*4

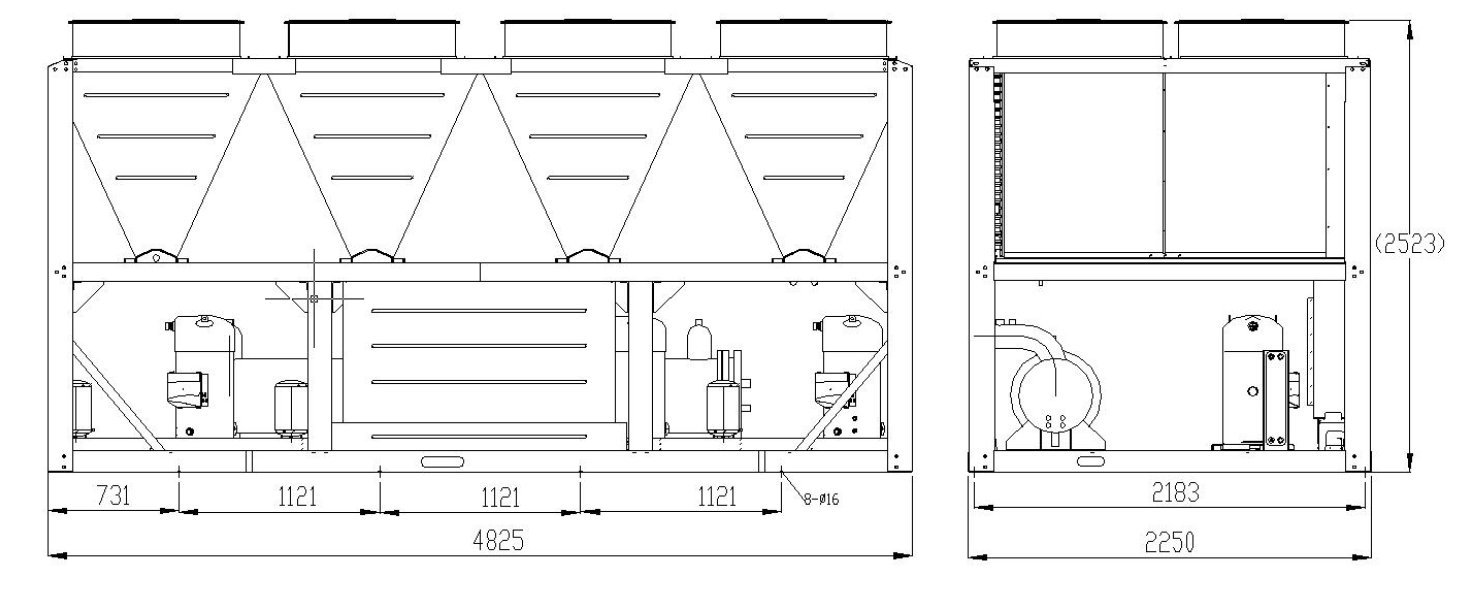

Габарити мм 4825×2250×2530
Вага кг 3900
Вага з транспортним опакуванням кг 4200
