Система тепло- і холодопостачання офісного центру побудована на базі теплових насосів MYCOND
До складу системи входить:
1. Модульний тепловий насос MYCOND MCU 130 YHE - 2 шт.
2. Буферна ємність - 3 м3
3. Електрокотел, потужністю 100 кВт - 2 шт.
4. Циркуляційні насоси
5. Розподільна гребінка
6. Система опалення:
- контур настінних і пристінних фанкойлів;
- контур касетних фанкойлів;
- контур радіаторів (за потреби).
Різні комбінації побудови та кількості контурів цих систем уточнюються під час проектування.
Номінальна потужність теплового насоса MCU 130 YHE становить, у режимі:
- холодопостачання - 150 кВт;
- теплопостачання - 160 кВт.
Споживана електрична потужність: 44 кВт.
Сумарна встановлена потужність: - опалення 320 кВт; - кондиціонування 300 кВт. Робота системи тепло- і холодопостачання здійснюється у двох режимах: - опалення; - кондиціювання. Робота теплового насоса в режимі опалення. В опалювальний період тепловий насос постійно нагріває і підтримує задану температуру води в буферній ємності. Температуру можна встановлювати вручну на контролері керування або автоматично вибравши погодозалежне керування. Для фанкойлів достатньо мати температуру теплоносія 35/30 °С. З буферної ємності за допомогою циркуляційних насосів теплоносій подається по своїх контурах опалення. Температура в кожному приміщенні регулюється за допомогою пульта керування фанкойлом. Робота теплового насоса в режимі кондиціонування відбувається в літній період. Тепловий насос перемикають на режим охолодження на контролері управління. Тепловий насос постійно охолоджує і підтримує температуру води в буферній ємності на рівні 7 °С. Вода з параметрами 7/12 оС подається на фанкойли. Комфортний та індивідуальний режим кондиціонування в приміщення забезпечується пультом керування фанкойлом. Робота електрокотла. Уся система працює в моноенергетичному режимі. Для цього в схемі є електрокотли, які виконують функцію резервного, аварійного або пікового джерела нагріву. Потужність одного котла становить 100 кВт. Сумарна встановлена потужність 200 кВт. Об'єм буферної ємності повинен бути, не менше 3000 л. Застосування модульного теплового насоса MYCOND замість газового котла для опалення офісного центру загальною площею 5000 м2 дасть змогу відмовитися від газу, ціна на який постійно зростає, і заощадити до 45% наявних витрат на опалення.

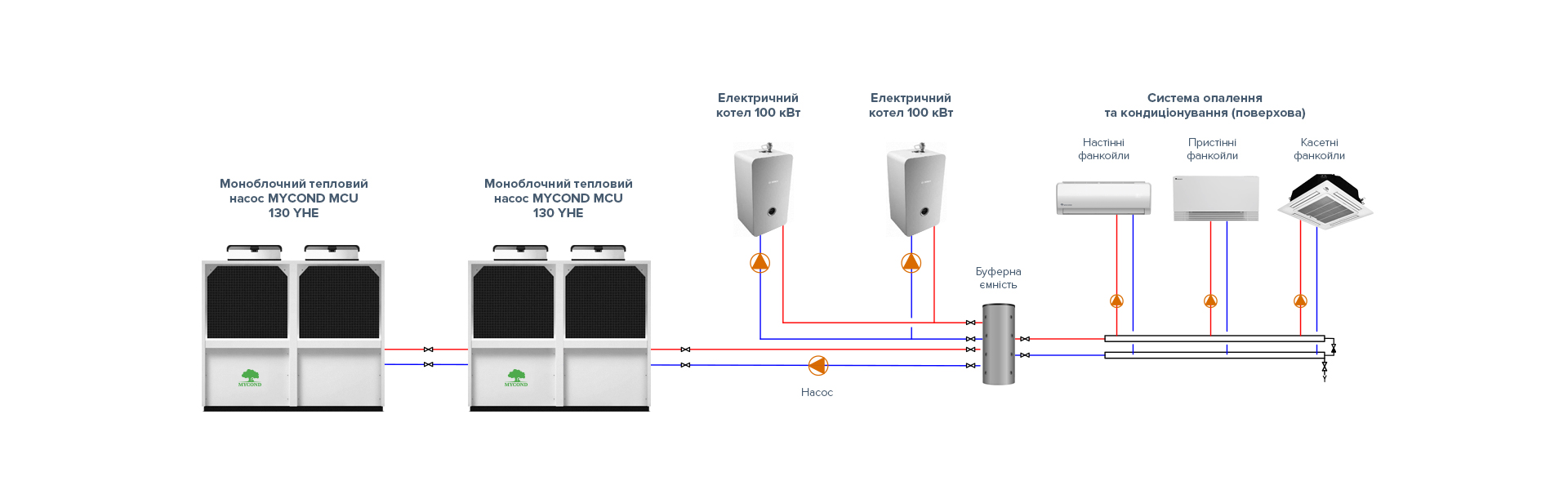

Принципова схема системи тепло- і холодопостачання на базі теплового насоса MYCOND
Вихідні дані
Місто: Варшава, Польща
Висота над рівнем моря: 106 м
Об'єкт: Офіс
Загальна опалювальна площа: 5000 м2
Оцінка економічного ефекту від застосування теплового насоса Mycond
| Вартості енергоресурсів | Тариф | Серед. знач. | Од. вим. |
| Електроенергія | G12w | 5,410 | грн/кВт.ч |
| Газ | BW | 6,570 | грн/кВт.ч |
Тепловий насос: модель MCU130YHE MYCOND
Кількість: 2 шт.
Температури теплоносія: 45/40 ˚С
Теплові навантаження на систему опалення: 300 кВт
Порівнюємо вартість опалення ТН з газовим опаленням.
Економія за опалювальний сезон
| Загальна необхідна теплова енергія за вказаний період | 685 720 | кВт.ч | |
| Кількість енергії, що виробляється тепловими насосами за сезон | 668 598 | кВт.ч | |
| Споживання електричної енергії тепловими насосами за сезон | 223 013 | кВт.ч | |
| Вартість опалення газової котельні | 4 505 177 | грн | |
| Вартість опалення тепловим насосом та електрокотлом | 1 314 981 | грн | |
| Потенційна економія за опалювальний сезон | 71% | 3 190 195 | UAH |
